실시간 지진 감지 영상 도움말

서비스 개요

실시간 지진 감지 영상에서는 지진발생 및 분석현황을 실시간으로 제공하고 있습니다.

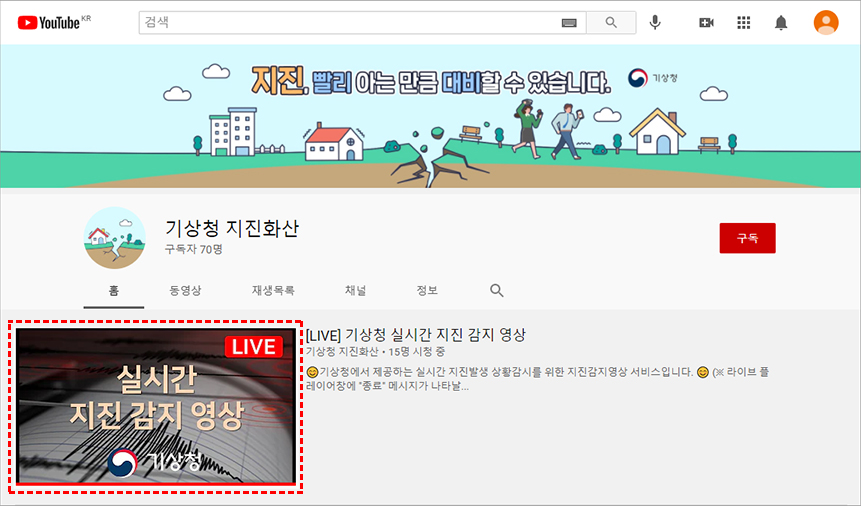

( ※ 유튜브를 통해 제공되는 서비스로 현재시간과 수초 정도 지연 발생 )

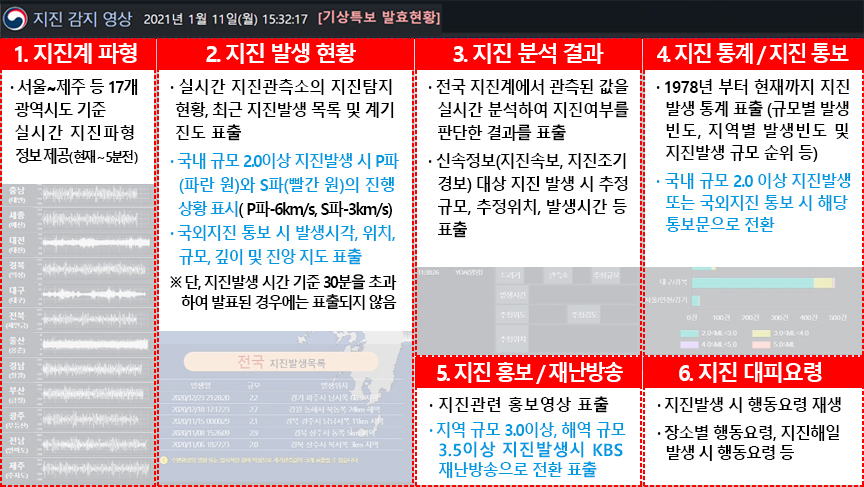

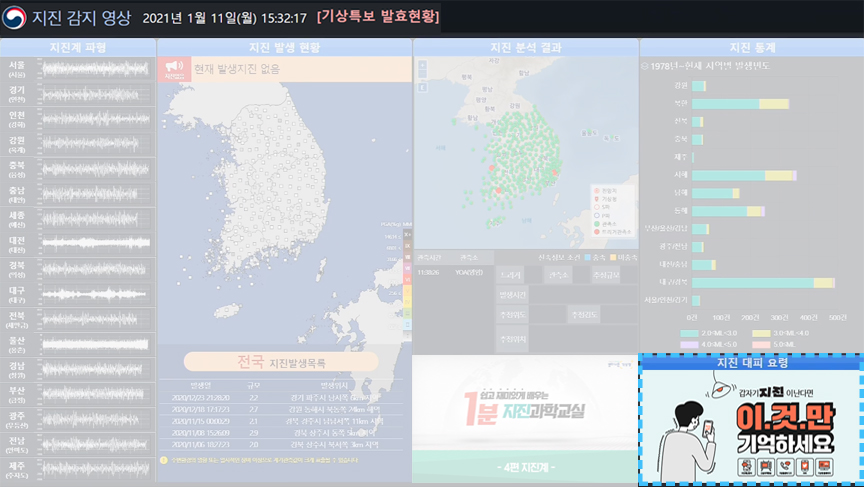

송출 화면구성은 다음과 같습니다

※ 라이브 플레이어창에 "종료"메시지기가 나타날 경우 재실행 해 주시기 바랍니다.

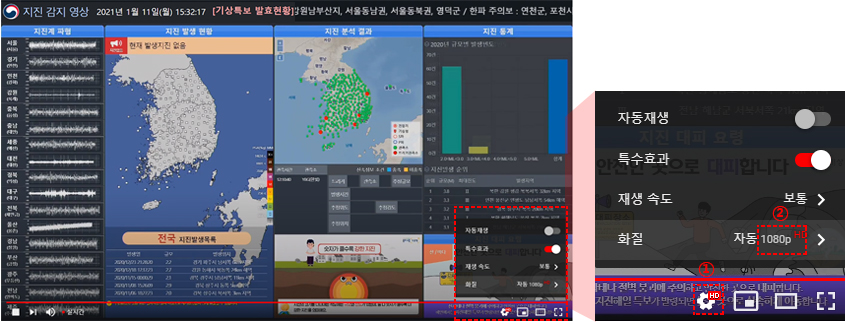

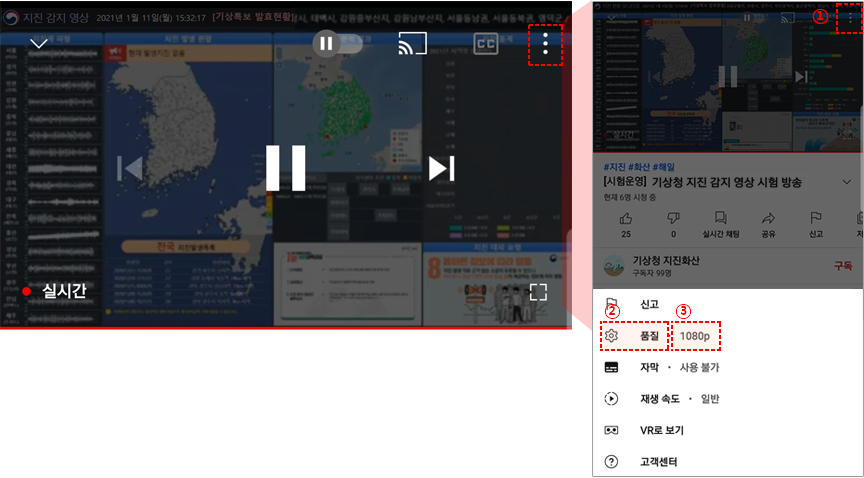

화질은 "1080p"로 변경하셔야 합니다.

- PC 화면에서 설정

① 설정 ( 품질 ) 클릭
② 화질 : 1080p 클릭

- 모바일 화면에서 설정

① 설정 ( 설정 ) 클릭
② 품질 ( 품질 ) 클릭
③ 1080p 클릭

해당 서비스 관련 문의 또는 개선의견은 yjcavok@korea.kr로 보내주시기 바랍니다.

지진계 파형

전국 광역시·도(17개)에 해당하는 임의 지점의 5분간 실시간 지진파형자료를 표출합니다.
※ 1초당 100샘플의 관측자료로 제공되며 표출이 지연될 수 있음

지진계 파형자료의 가로축은 시간(5분)이고, 세로축은 진폭스케일로 세로창의 상하폭에 의해 자동조정됩니다.

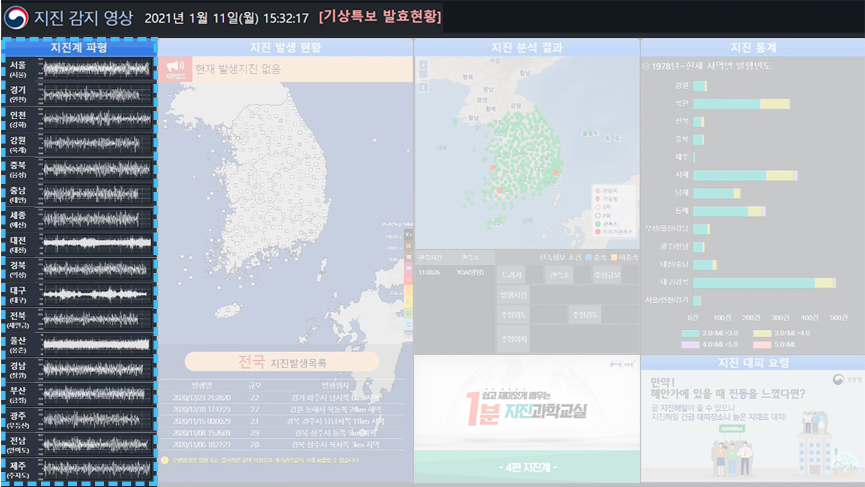

지진계 파형 화면

지진 발생 시, 파형의 진폭이 급격히 커지면서 지진파형이 관측됩니다.

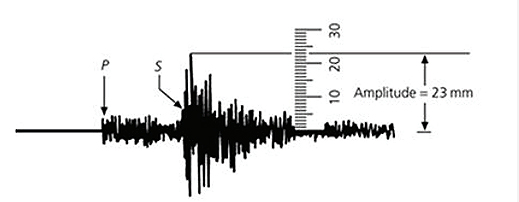

[ 지진파 진폭 예시 ]

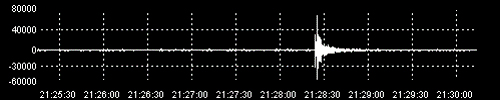

[ 지진 발생 시 지진 파형 예시 ]

지진 발생 현황

평상시에는 전국 지진관측소의 관측현황과 최근 지진발생 목록이,
국내 규모 2.0이상 지진발생 시에는 P파(파란색 동심원)와 S파(빨간색 동심원)의 전파상황 및 예상-계기진도 정보가 표출됩니다.
국외 지진 통보 시에는 발생위치 지도, 발생시각, 규모, 깊이가 표출됩니다.

지진 발생 현황 화면

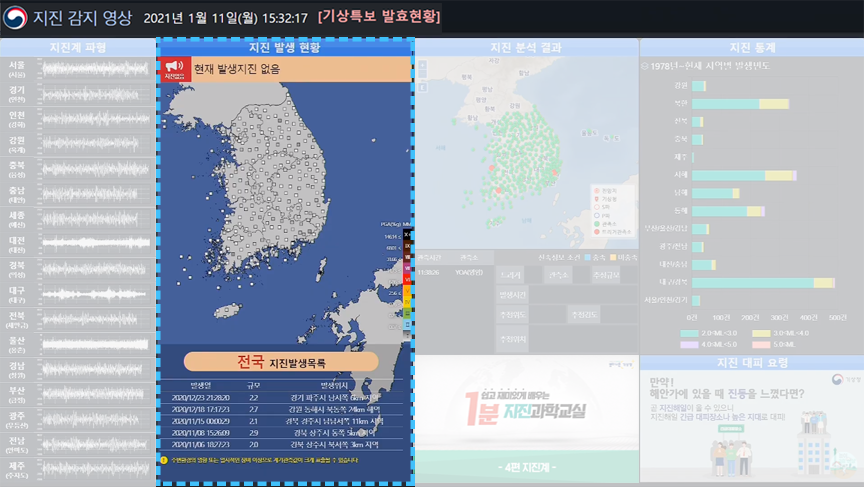

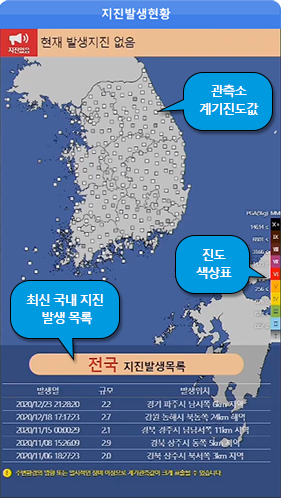

[ 평상시 화면 ]

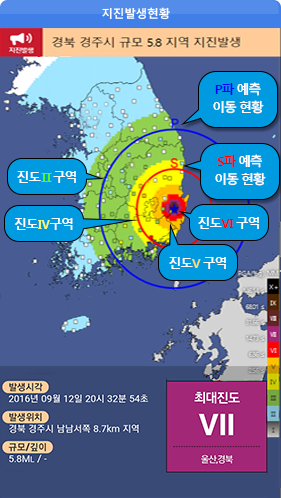

[ 국내 지진발생 시 화면 ]

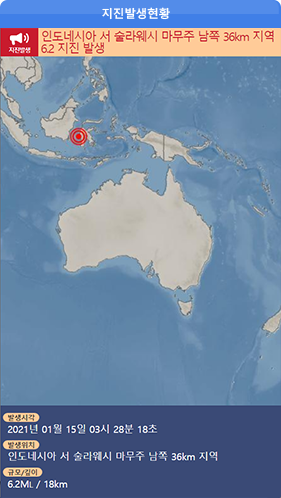

[ 국외 지진발생 시 화면 ]

지진 관측소 계기진도값은 진도 색상표로 표현되며, 지진계에서 측정된 흔들림 값을 나타냅니다.

[ 진도범례 ]

지진정보는 30분간 표출되며, 지난 지진정보는 기상청 날씨누리에서 확인하실 수 있습니다.

지진 분석 결과

전국의 지진계에서 관측된 값을 실시간으로 분석하는 과정을 보여주며,
지진속보기준(지역 규모 3.5이상, 해역 규모 4.0이상) 지진발생 시에는 발생시간, 추정규모, 추정위치가 표출됩니다.

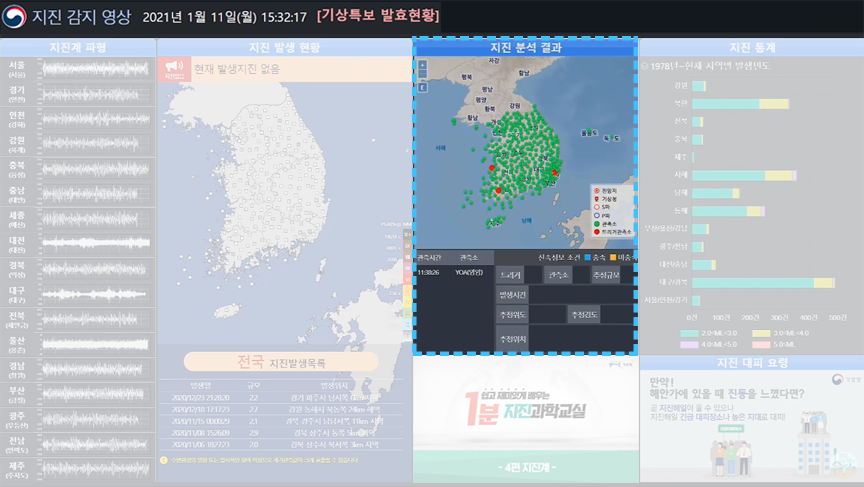

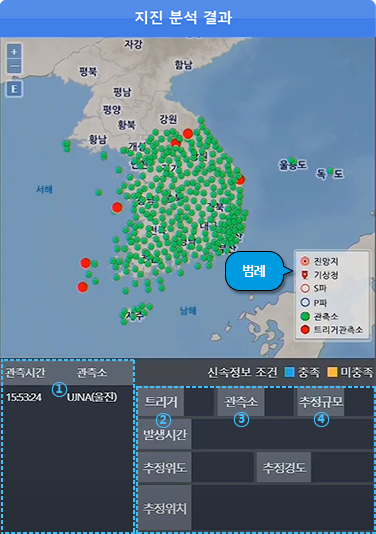

지진 분석 결과 화면

① 트리거 관측소: 지진계에서 관측된 진동이 지진 분석 기준이상으로 관측 (트리거, Trigger) 된 관측소.
일정 시간동안 Trigger관측소 증가 시 지진분석 알고리즘으로 지진여부 판단
지진일 경우, 진앙 주변으로 트리거 관측소가 점차 많아지는 것을 알 수 있음
② 트리거: 트리거된 지진계 수, 1개 관측소에 속도계와 가속도계가 설치된 경우 각각 트리거에 활용됨
③ 관측소: 트리거 관측소에서 지진분석에 사용된 관측소 수
④ 추정규모: 지진속보기준(지역 3.5 이상, 해역 4.0 이상) 지진발생 시 규모, 위·경도, 발생시간·위치 정보를 추정하여 표출

지진 통계

당해 연도, 1978년부터 현재까지 지진발생 통계를 볼 수 있습니다. ( 규모별 발생빈도, 지역별 발생빈도, 지진 발생 규모 순위 ) 국내지진 발생 시 통계값이 갱신됩니다.

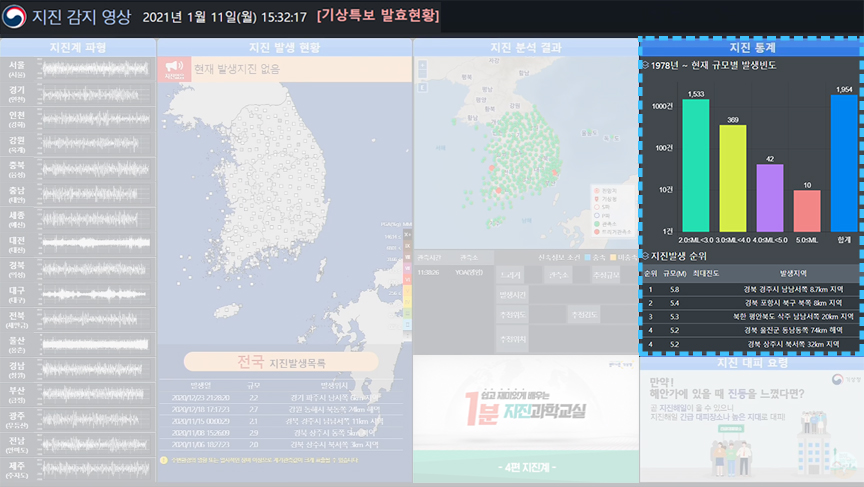

지진 통계 화면

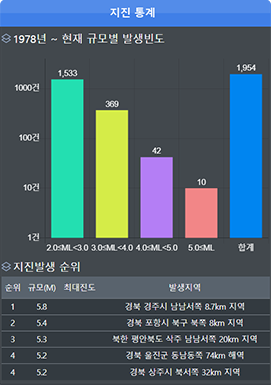

[ 1978~현재 규모별 발생빈도/지진발생 순위 ]

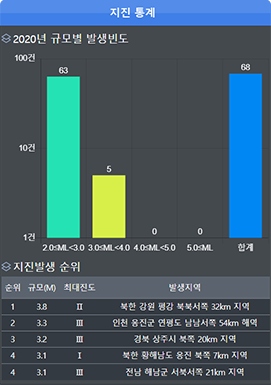

[ 2020년 규모별 발생빈도/지진발생 순위 ]

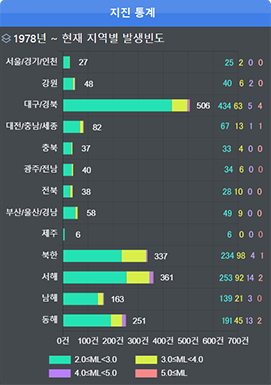

[ 1978~현재 지역별 발생빈도 ]

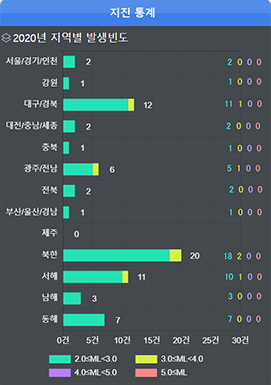

[ 2020년 지역별 발생빈도 ]

※ 위의 통계는 1978년~2020년 까지의 통계자료입니다.

지진 통보

국내규모 2.0이상 지진발생 또는 국외지진 통보 시 지진통계화면이 해당 통보문으로 전환됩니다.

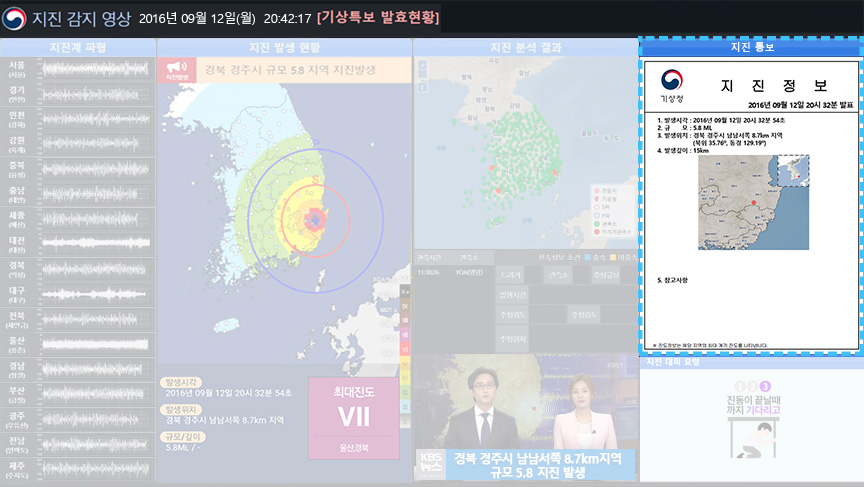

[ 국내 지진 통보 화면 ]

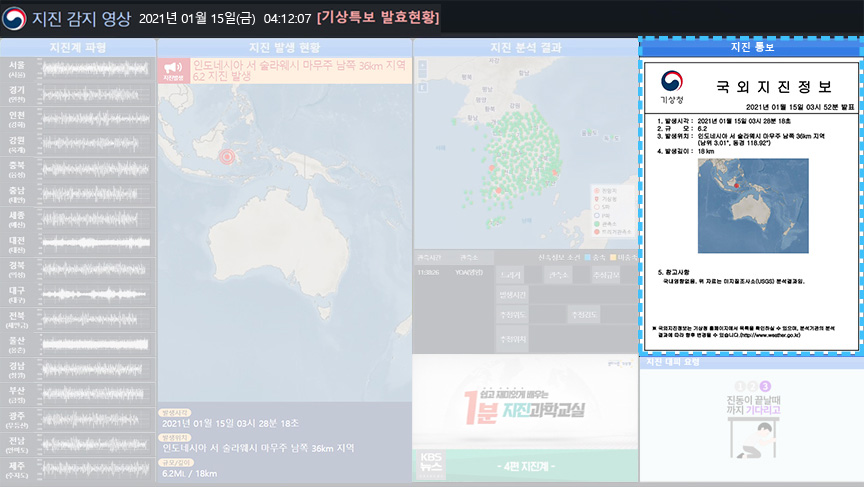

[ 국외 지진 통보 화면 ]

지진 통보 체계

지진 통보 기준과 제공 정보는 다음과 같습니다.

신속정보

국민의 불안감과 피해를 최소화하기 위해 정확성보다는 신속성을 중시한 지진 정보입니다.
이동 속도가 빠른 지진파 (P파)만을 이용하여 자동 추정된 정보이며 수분안에 상세정보가 발표됩니다.

상세정보

신속정보의 정확성을 보완하기 위해 지진분석사가 종합적으로 수동 분석한 정보입니다. 공식적인 지진 정보입니다.

지진통보 발표 기준

지진통보 발표기준
신속정보				상세정보
지진조기경보		지진속보		지진정보		국외 지진정보
발표 기준규모
국내지진	5.0이상	국내지진	(지역) 3.5이상~5.0미만	국내지진	2.0 이상	국외지진 (구역내)	(지역) 5.0 이상
국내지진	5.0이상		(지역) 3.5이상~5.0미만			국외지진 (구역내)	(해역) 5.5 이상^**
국외지진^*	5.0이상		(해역) 4.0이상~5.0미만			국외지진 (구역외)	(지역) 6.0 이상
국외지진^*	5.0이상		(해역) 4.0이상~5.0미만			국외지진 (구역외)	(해역) 7.0 이상
내용
발생시각, 추정위치, 추정규모, 예상진도		발생시각, 추정위치, 추정규모, 예상진도		발생시각, 발생위치, 규모, 계기진도, 발생깊이 등		발생시각, 발생위치, 규모, 발생깊이 등

^*국외지진의 지진조기경보 영역은 지진조기경보시스템으로 자동 분석이 가능한 영역으로 한다.

^**구역내 국외지진 해역에서 5.0이상 ~ 5.5미만의 지진이 발생한 경우라도, 국외지진의 지진조기경보가 발표된 경우에는 국외 지진정보를 발표 할 수 있다. <구역내 기준: 북위 21°~ 45°, 동경 110°~145° >

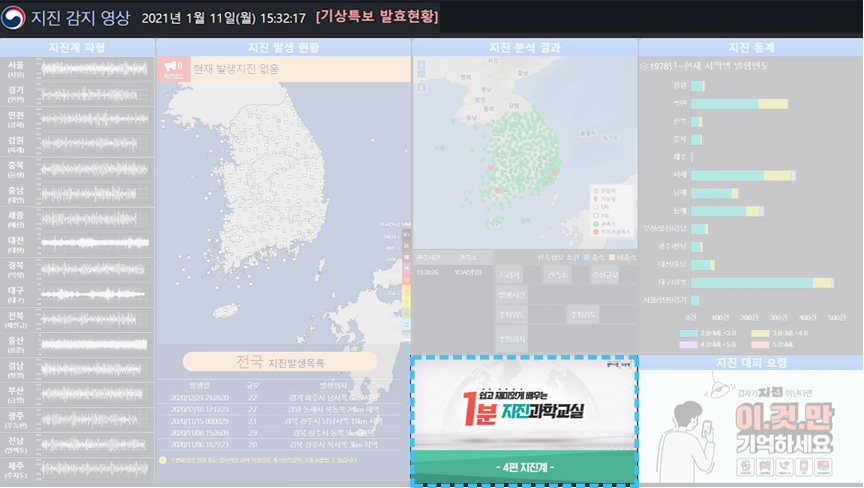

지진 홍보 영상

지진관련 유용한 정보를 영상으로 제공합니다. ※ 1분 지진과학교실, 어린이 지진과학교실 등
해당 영상은 기상청 유튜브 채널(https://youtube.com/KMA0365best)에서도 볼 수 있습니다.

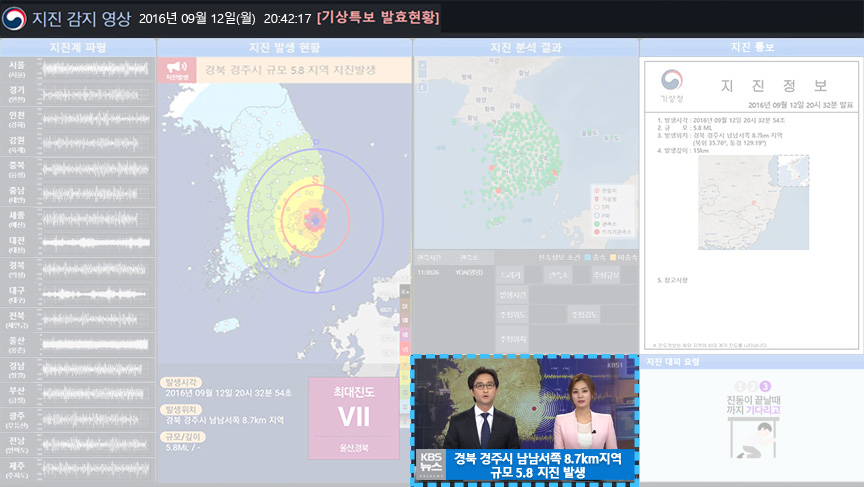

재난방송

지진발생 시(지역 규모 3.0이상, 해역 규모 3.5이상) 긴급재난방송 기준에 따라 지진관련영상이 KBS 재난방송 화면으로 전환되고, 화면 하단에 지진정보 자막이 표출됩니다.
※ 자막 정보: 발생시각, 위치, 규모 정보, 피해, 대피요령 등

※ 규모 5.0이상 지진 시 특보방송 실시
