분석일기도

일기변화에 중요한 변수로 작용하는 상·하층 기상요소들을 한 장의 일기도에 표현함으로써 대기의 입체구조의 이해를 도모하고 위험기상 발생의 메커니즘 분석을 통한 예보의 과학적 근거 제시


분석 내용

영역  아시아 내용  분석일기도, 24시간 예상일기도 주기  일2회(00, 12UTC)
요소  전선(위치/종류/강도), 상층 제트기류(입/출구), 상층기압골/능, 하층 제트, 고·저기압 이동방향/속도

분석일기도

기상관측을 근거로 하여 그 실황을 지도 위에 기입하여 일기실황을 다양하게 분석한 일기도를 검색할 수 있다.

편집일기도

예보관이 손으로 직접 작성하거나, 컴퓨터가 제작한 일기도를 예보관이 수작업으로 수정 보완하여 제작한 일기도이다.

편집일기도의 종류

24시간지상예상도, 3시간간격지상일기도, 12시간간격지상일기도, 925hPa상층일기도, 850hPa상층일기도, 700hPa상층일기도, 500hPa상층일기도, 300hPa상층일기도, 200hPa상층일기도, 100hPa상층일기도

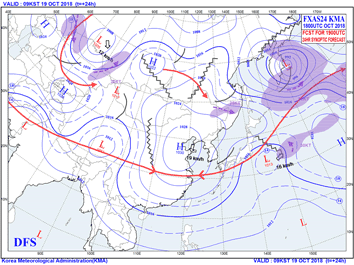

  • 지상24시간예상도
    • 현재의 지상일기도을 근거로 하여 예보관이 주관적인 방법으로 작성한 24시간 후의 지상예상일기도
      예보관이 주관적인 방법으로 작성한 24시간 후의 지상예상일기도
      • 특성
        • 청색 실선: 등압선
        • 녹색부분 : 구름 낀 곳

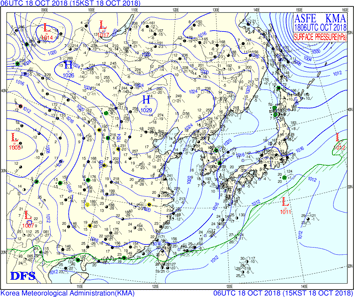

  • 지상03
    • 기상관측을 근거로 하여 컴퓨터가 작성하고 예보관이 세밀하게 수작업으로 보완 수정 작성한 3시간 간격의 지상일기도
      컴퓨터가 작성하고 예보관이 수작업으로 보완 수정 작성한 3시간 간격의 지상일기도
      • 작성 주기: 00UTC기준 3시간 간격(00, 03, 06, 09, 12, 15, 18, 21UTC)
      • 특성
        • 각 관측소의 지상기상관측값을 볼 수 있음
        • 1000hPa기준 2hPa 간격의 등압선
      • 이용
        • 고저기압의 분포에 따른 날씨분포

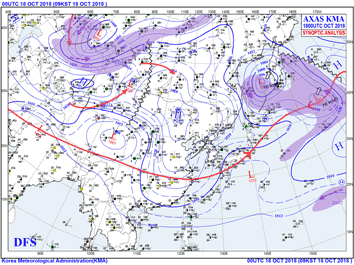

  • 지상12
    • 기상관측을 근거로 하여 컴퓨터가 작성하고 예보관이 세밀하게 수작업으로 보완 수정 작성한 12시간 간격의 지상일기도
      컴퓨터가 작성하고 예보관이 수작업으로 보완 수정 작성한 12시간 간격의 지상일기도
      • 특성
        • 각 관측소의 지상기상관측값을 볼 수 있음
        • 1000hPa기준 4hPa 간격의 등압선
      • 이용
        • 고저기압의 분포에 따른 날씨분포

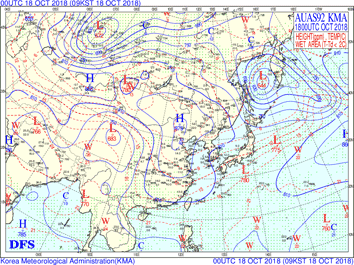

  • 925hPa일기도
    • 대류권의 최하층인 평균 810m 높이의 기상상황을 나타내는 상층일기도
      평균 810m 높이의 기상상황을 나타내는 상층일기도
      • 작성 주기: 00UTC 기준 12시간 간격
      • 특성
        • 각 관측소의 925hPa면의 상층기상 관측값
        • 810m기준 30m 간격 등고선(청색 실선)
        • 3℃간격 등온선(적색 파선)
        • 습윤구역(노점편차<2℃: 녹색칠)
      • 이용
        • 고저기압 분포
        • 기단(기온) 분포
        • 건습(습도) 분포
  • 850hPa일기도

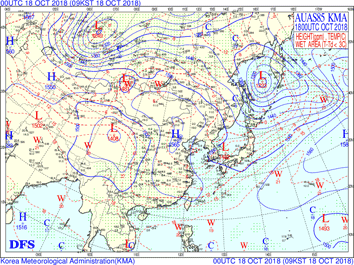

    • 대기의 하층에 해당하는 지상 평균 1500m 높이의 상층일기도
      지상 평균 1500m 높이의 상층일기도
      • 작성 주기: 00UTC 기준 12시간 간격
      • 특성
        • 각 관측소의 850hPa면의 상층기상 관측값
        • 1500m기준 30m 간격 등고선(청색 실선)
        • 0℃ 기준 3℃간격 등온선(적색 파선)
        • 습윤구역(노점편차<3℃: 녹색칠)
      • 이용
        • 고저기압 분포
        • 기단(기온) 분포
        • 건습(습도) 분포

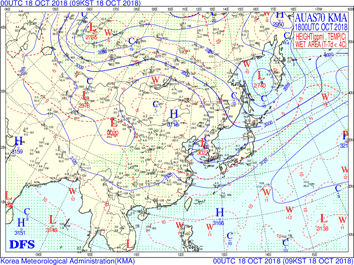

  • 700hPa일기도
    • 대류권의 중하층인 지상 평균 3000m 높이의 상층일기도
      지상 평균 3000m 높이의 상층일기도
      • 작성 주기: 00UTC 기준 12시간 간격
      • 특성
        • 각 관측소의 700hPa면의 상층기상 관측값
        • 3000m기준 60m 간격 등고선(청색 실선)
        • 0℃ 기준 5℃간격 등온선(적색 파선)
        • 습윤구역(노점편차<4℃: 녹색칠)
      • 이용
        • 고저기압 분포
        • 기단(기온) 분포
        • 건습(습도) 분포

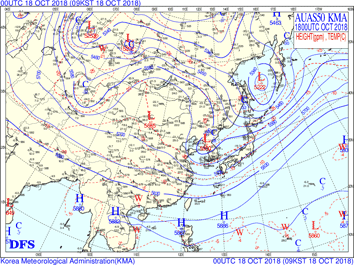

  • 500hPa일기도
    • 대류권의 중층인 지상 평균 5580m 높이의 상층일기도
      지상 평균 5580m 높이의 상층일기도
      • 작성 주기: 00UTC 기준 12시간 간격
      • 특성
        • 각 관측소의 500hPa면의 상층기 관측값
        • 5580m기준 60m 간격 등고선(청색 실선)
        • 0℃ 기준 5℃간격 등온선(적색 파선)
      • 이용
        • 고저기압 분포
        • 기단(기온) 분포
        • 건습(습도) 분포

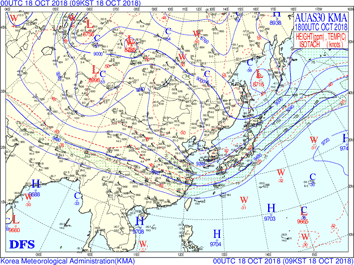

  • 300hPa일기도
    • 대류권의 상중층인 지상 평균 9180m 높이의 상층일기도
      지상 평균 9180m 높이의 상층일기도
      • 작성 주기: 00UTC 기준 12시간 간격
      • 특성
        • 각 관측소의 300hPa면의 상층기상 관측값
        • 9180m기준 120m 간격 등고선(청색 실선)
        • 0℃ 기준 5℃간격 등온선(적색 파선)
        • 75kt 기준 25kt 간격의 등풍속선(녹색 실선)
        • 강풍구역(75kts 이상, 녹색점 집합)
        • 제트기류축: 적색 띠 화살표
      • 이용
        • 고저기압 분포
        • 기단(기온) 분포
        • 건습(습도) 분포

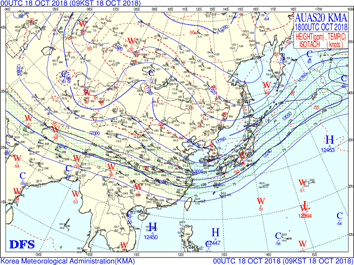

  • 200hPa일기도
    • 대류권의 중층인 지상 평균 11760m 높이의 상층일기도
      지상 평균 5580m 높이의 상층일기도
      • 작성 주기: 00UTC 기준 12시간 간격
      • 특성
        • 각 관측소의 200hPa면의 상층기상 관측값
        • 11760m기준 120m 간격 등고선(청색 실선)
        • 0℃ 기준 5℃간격 등온선(적색 파선)
        • 75kt 기준 25kt 간격의 등풍속선(녹색 실선)
        • 강풍구역(75kts 이상, 녹색점 집합
        • 제트기류축: 적색 띠 화살표
      • 이용
        • 고저기압 분포
        • 기단(기온) 분포
        • 건습(습도) 분포
  • 100hPa일기도

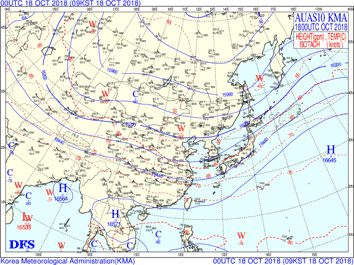

    • 대기의 상층에 해당하는 지상 평균 16200m 높이의 상층일기도
      지상 평균 1500m 높이의 상층일기도
      • 작성 주기: 00UTC 기준 12시간 간격
      • 특성
        • 각 관측소의 100hPa면의 상층기상 관측값
        • 16200m기준 120m 간격 등고선(청색 실선)
        • 0℃ 기준 5℃간격 등온선(적색 파선)
        • 75kt 기준 25kt 간격의 등풍속선(녹색 실선)
        • 강풍구역(75kts 이상, 녹색점 집합)
        • 제트기류축: 적색 띠 화살표
      • 이용
        • 고저기압 분포
        • 기단(기온) 분포
        • 건습(습도) 분포

요소별 특성

  • 전선은 대기 1km 상공을 기준으로 전선의 종류와 강도를 구분
    (종류는 한랭·온난·정체·폐색전선으로, 강도는 약화와 잠재전선으로 구분)
  • 상층 제트기류는 여름(5~10월)에는 200hPa, 겨울(11~4월)에는 300hPa 고도 기준으로 풍속 50kts 이상인 영역 중 최대풍 지점을 적색 띠의 화살표로 연결하여 나타내며, 강풍대의 입·출구는 적색의 부등호 기호로 표시
  • 상층 기압골/능은 500hPa 고도 기준으로 검정색 굵은 실선으로 기압골을 표시하고, 검정색 Z자형 지그재그선으로 기압능을 표시
  • 하층 제트는 850hPa 고도(약 1.5km) 기준으로 풍속 25knot 이상인 영역을 보라색으로 나타내며, 하층제트 축을 진보라색의 점선 화살표로, 최대풍을 knot 단위로 표시
  • 고·저기압 이동방향/속도는 지상 고?저기압에 대한 24시간동안의 평균 이동속도를 km/h 단위로 나타내며, 이동방향을 검정색의 화살표로 표시(이동속도가 10km/h 미만의 경우 STNRY(Stationary)로 표시)

요소별 기호

요소별 기호 및 설명
한랭전선 한랭전선 찬 공기가 따뜻한 공기 안으로 침강할 때 발생
전선부근 소나기, 뇌우, 우박 등 궂은 날씨 동반
잠재한랭전선 잠재한랭전선 온도경도로 인한 경압역이 하층에 한정되는 비활동성 한랭전선
한랭전선 약화 한랭전선 약화 온도경도가 감소하여 구름대가 급격히 약화
상층한랭전선 상층한랭전선 대기상층이 지상보다 빠르게 진행할 때 분리되어 나타남
온난전선 온난전선 따뜻한 공기가 찬 공기 위로 상승하며 발생, 전선의 전방에 폭 넓은 강수역이 형성
잠재온난전선 잠재온난전선 상승운동과 수평바람시어가 매우 약한 비활동성 온난전선
온난전선 약화 온난전선 약화 온도경도가 감소하여 구름대가 급격히 약화
상층온난전선 상층온난전선 대기상층이 지상보다 빠르게 진행할 때 온난전선이 분리되어 나타남
폐색전선 폐색전선 저기압 발달과정의 마지막 단계, 한랭전선과 온난전선이 합쳐진 전선
정체전선 정체전선 이동이 없거나 매우 느린 전선, 상층의 풍향과 전선 방향이 평행을 이룸
중층 기압골 중층 기압골 약 5km 상공 저기압성 곡률 큰 지역, 지상 저기압 발달 유도
중층 기압능 중층 기압능 약 5km 상공 고기압성 곡률 큰 지역, 지상 고기압 발달 유도
상층제트 상층제트 약 10~12km 상공 풍속 50KT 이상 영역에서 최대풍속이 나타나는 지점을 연결한 선
제트스트리크 입구 제트스트리크 입구 제트스트리크의 풍속이 강해지기 시작하는 지점, 상층 발산과 수렴 분석
제트스트리크 출구 제트스트리크 출구 제트스트리크의 풍속이 약해지기 시작하는 지점, 상층 발산과 수렴 분석
하층제트 하층제트 약 1.5km 상공에서 풍속이 25KT 이상인 영역에서 최대풍속이 나타나는 지점을 연결한 선과 최대풍속
하층제트 영역 하층제트 영역 약 1.5km 상공에서 풍속이 25KT 이상인 영역
고/저기압 이동속도 및 방향 고/저기압
이동속도 및 방향
고/저기압의 과거 24시간 동안 이동방향 및 속도

주요용어해설

헥토파스칼(Hecto-Pascal)
기압의 단위로서 파스칼(Pascal)의 100배의 크기이다. 1파스칼은 1제곱미터에 1뉴턴의 힘이 미치는 압력의 단위이다. 1헥토파스칼의 크기는 과거에 사용하던 기압의 단위인 밀리바(mb)와 크기가 같다.
유티씨(Universal Time Coordinated, UTC)
세계협정시로서 표준시이다. 과거에는 GMT(Greenwitch Mean Time)라는 용어를 사용한 바 있었다. Z 시간과 동의어이다.
